Как правильно установить распашные ворота

Распашные ворота из евроштакетника на винтовых сваях

Установка распашных ворот: основные принципы

Ворота - непременный атрибут ограждения земельного участка. И что бы на нем ни находилось – капитальный дом для круглогодичного проживания или небольшой летний дачный домик – припарковать автомобиль, доставить стройматериалы или завезти габаритную мебель всегда лучше через ворота. Чаще всего, конечно, ворота используют для заезда автотранспорта.

Самая простая конструкция - распашные ворота с одной или двумя створками. Чаще всего используют две створки, так как одна – это, во-первых, большой вес и серьезная нагрузка на опорный столб, а во-вторых, распахивание минимум трехметровой створки потребует свободного места, которого не всегда бывает достаточно.

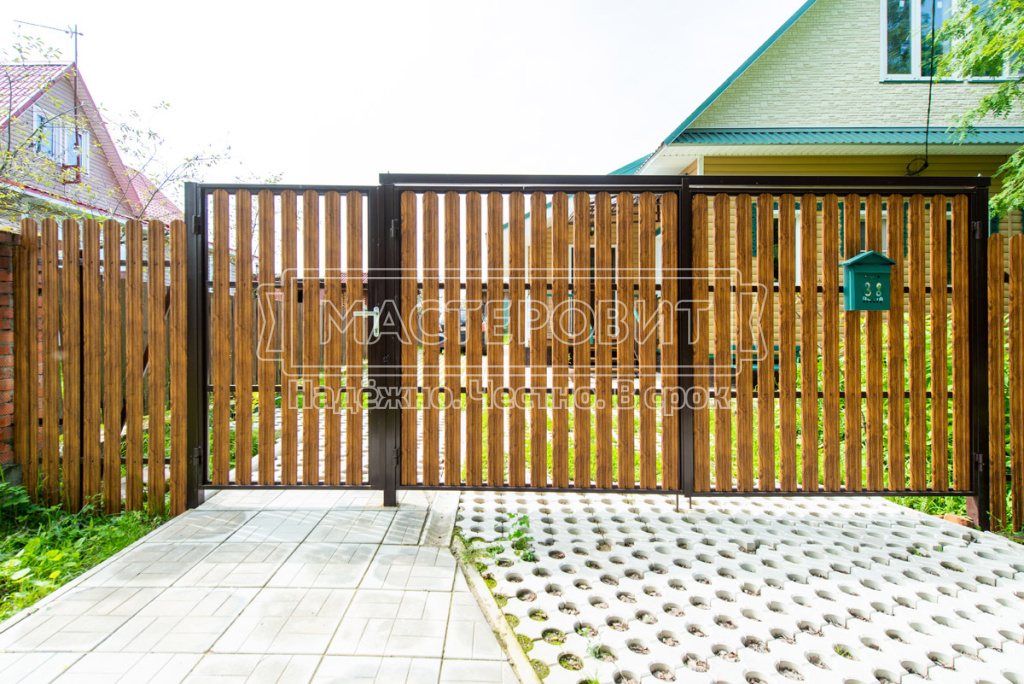

Распашные ворота из евроштакетника

Распашные ворота можно установить самостоятельно, если имеются строительные навыки, инструмент и приспособления.

Планирование и разметка

Перед установкой ворот необходимо ответить на основные вопросы. Первый – "Где вы хотите их установить?", второй – "Какой тип грунта на участке и насколько тяжелые створки у ваших ворот?".

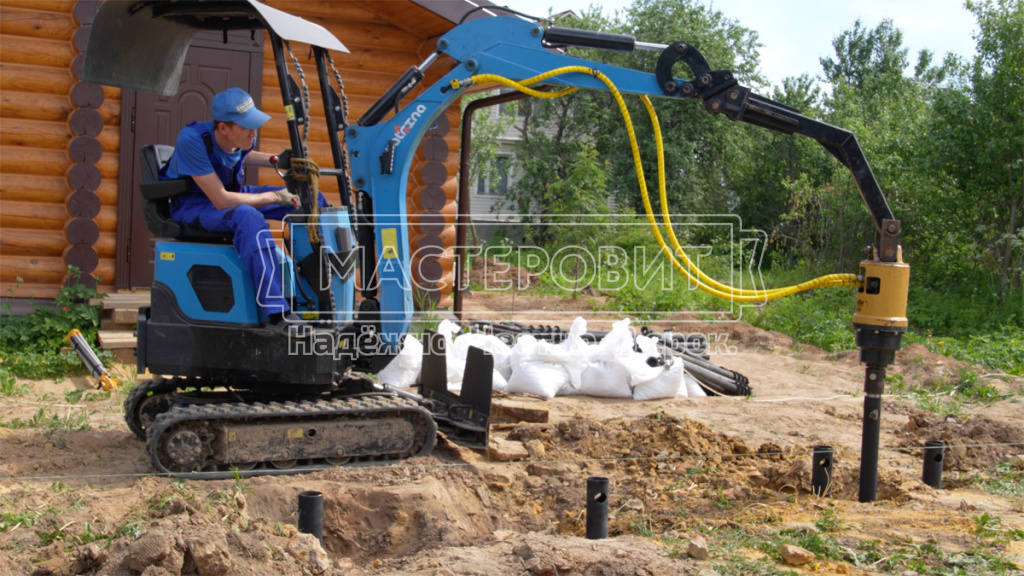

Разметка и монтаж винтовых свай под ворота

Место для распашных ворот.

Начинаем с выбора места для установки ворот. Если ворота в основном будут использоваться для заезда автомобиля, то их положение диктуется предполагаемым или уже имеющимся парковочным местом. Ворота должны располагаться по центру парковочного места.

Если участок еще не распланирован, то нужно учесть несколько важных моментов:

• ворота должны быть максимально отодвинуты от возможных внешних и внутренних препятствий, чтобы выезд и заезд автомобиля осуществлялся удобно в любое время года;
• створки ворот не должны при открывании упираться в зеленые насаждения или в строения, угол свободного поворота створок должен быть порядка 160 градусов.

Способы установки столбов.

Для механических распашных ворот используют столбы 80х80 мм с толщиной стенки 3 мм и более. Для легкого материала (сетка рабица) то достаточно столбов 60х60 мм с толщиной стенки 2мм.

Если грунт плотный глинистый, то столбы устанавливаются забиванием или бутированием. Если створки тяжелые (кованая или сварная секция), то столбы устанавливают с помощью точечного бетонирования. В рыхлый грунт типа песчаного, столбы для распашных ворот устанавливаются только с бетонированием.

Для автоматических распашных ворот так, как конструкция достаточно тяжелая для любого грунта используют столбы 100х100 мм или 120х120 мм с толщиной стенки 4 мм. Столбы бетонируют.

Разметка.

На углах участка вбиваются колышки, между которыми натягивается шнурок. Получается линия установки забора и ворот. Колышком отмечается место установки первого столба.

Чтобы ворота были ровные и створки закрывались с небольшим зазором, важно точно разметить место установки второго столба. Ворота в собранном виде выкладывают на ровную поверхность так, чтобы между створками был одинаковый по всей длине зазор около 1 см. Измеряют расстояние от стенки столба, где приварена петля, до такого же места на другом столбе. К полученному значению добавляют ширину столба. Отмеряют это расстояние по земле от первого колышка и вбивают второй колышек. Получаются места бурения лунок для установки столбов.

Установка столбов

Забивание.

Бурится направляющая лунка диаметром 80 мм и глубиной до 1 м. Ставится столб по центру лунки и подбивается на глубину 20-30 см с постоянным контролем вертикали строительным уровнем. Лунка заполняется выбранным грунтом с утрамбовкой.

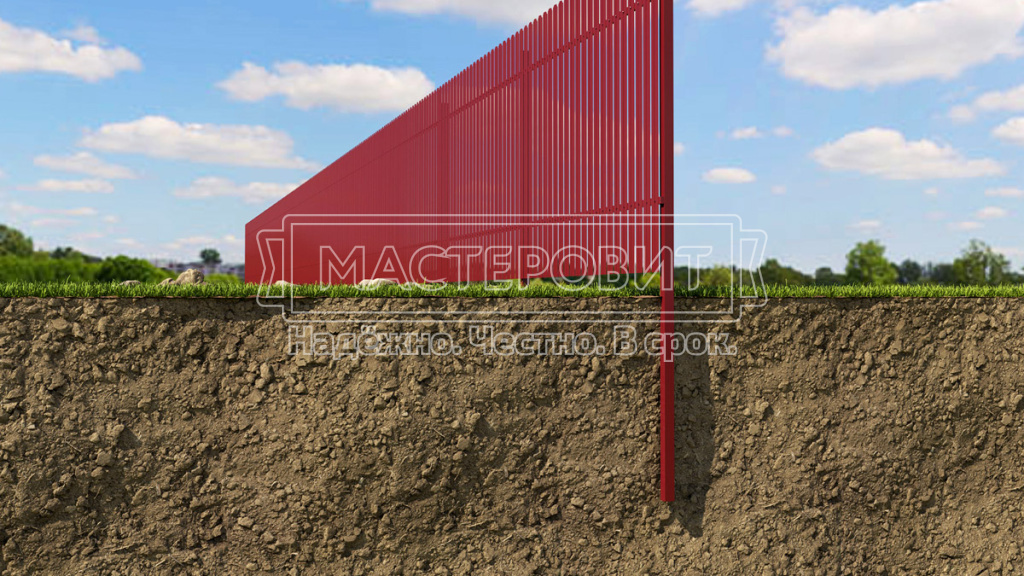

Забивание и утрамбовка

Бутирование.

По центру пробуренной лунки диаметром 200 мм и глубиной не менее 1 метра устанавливается столб. Лунка полностью засыпается щебнем с грунтом с постоянной утрамбовкой и контролем вертикального положения столба.

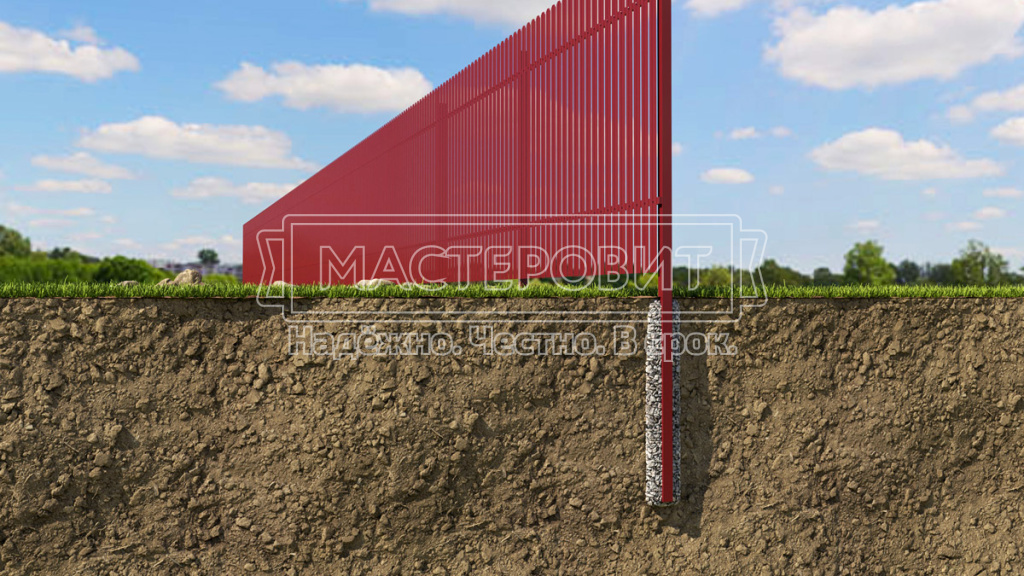

Бутирование

На сваях.

Для свай с большим диаметром лопасти бурится направляющая лунка глубиной от 0,5 м. Свая ввинчивается в грунт на глубину более 1,5 м. После ввинчивания верхний участок трубы с технологическими отверстиями обрезается и приваривается металлическая площадка (оголовок) для монтажа столба.

Для свай типа «шуруп» направляющая лунка в большинстве случаев не требуется . Такие сваи за счет узкой лопости легко ввинчиваются в грунт. Свая-шуруп диаметром Ø 57 мм. не срезается. На неё сверху забивается столб и приваривает одной точкой.

Со вторым столбом проводят те же операции. Столб должен быть установлен от первого точно на расстоянии, которое измерили в процессе выкладки ворот.

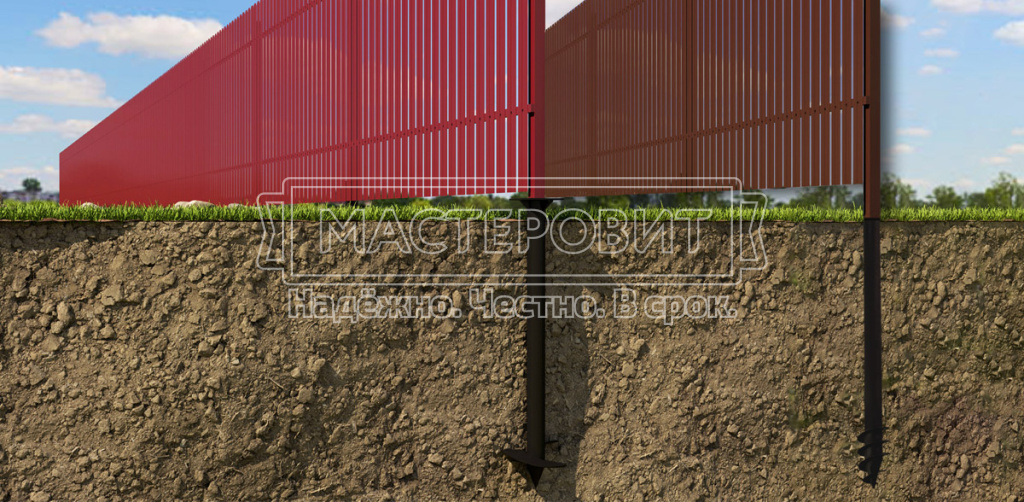

Винтовые сваи. Широколопастная и свая «шуруп»

Бетонирование.

Бурится лунка диаметром 200 мм и глубиной 1,2 м. В лунку по центру опускается столб и слегка подбивается. Через столб опускается в лунку армированная свая. В лунку со столбом и армированной сваей заливается бетон. Контролируется вертикальность установки столба.

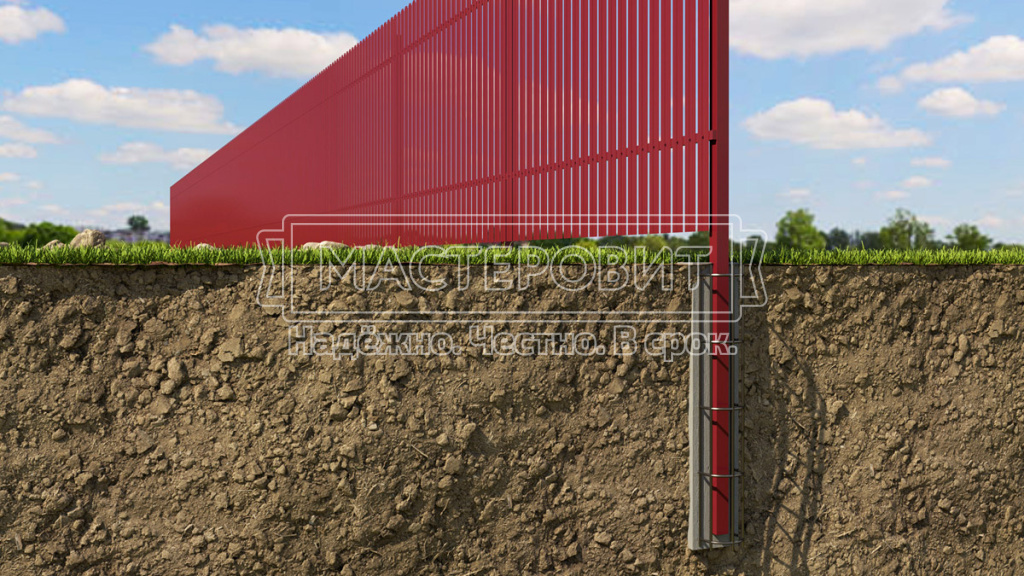

Бетонирование

Укосы и верхняя стяжка

Укосы и верхняя стяжка

Самый страшный враг распашных ворот - их перекос. Он может случиться из-за наклона столбов вследствие различных процессов. При открывании и закрывании ворот на столбы действует раскачивающая сила. Может наступить такой момент, когда крепление столба в грунте ослабнет и он наклонится. Чтобы такого не случилось, и створки не перекосило, используют дополнительное укрепление.

При установке столба делают укосы. Перед тем, как засыпать лунку, в грунт под углом 45 градусов в разные стороны от столба вдоль линии забора вбивается профильная труба 40х20 и более длиной 1 м. Затем приваривается к столбу. Лунка засыпается с утрамбовкой.

К верхней части столбов после установки приваривается профилированная труба. Она сделает систему крепления столбов более жесткой и предотвратит их наклон. Главное в данном случае, чтобы высота от земли до верхней стяжки подходила под высоту вашего автомобиля. Учитывайте при этом, что зимой уровень дорожного покрытия из-за уплотненного снега становится выше.

Завершение монтажа

Финалом установки распашных ворот является приваривание к створкам засова с проушинами для замка, а также – стопоров, которые фиксируют створки в открытом положении и предотвращают их случайное закрытие. Сварные швы зачищаются и закрашиваются.

Автоматические распашные ворота

Автоматические распашные  ворота из евроштакетника

Наиболее комфортными для пользования являются распашные ворота с системой автоматического открывания створок. Приводы начинают движение створок рывком, и если столб при таком рывке поведёт, то конструкции перекосит, что приведёт к поломке не только ворот, но привода. Поэтому столбы в данном случае всегда бетонируют.

После установки ворот к столбам и створкам на сварке крепится система автоматического открывания. На столб устанавливается сигнальный фонарь. К блоку автоматики и к фонарю подводится электропитание.

Стопора здесь не нужны, так как створки будут удерживаться механизмом автоматики.

Делаем вывод: монтаж распашных ворот довольно сложный и требует навыков бурения, сварки, в особых случаях - бетонирования. Кроме того, нужно иметь инструмент и помощника, так как одному качественно выполнить все операции будет очень непросто.
