Монтаж откатных ворот — это сложная работа, требующая знаний, навыков и опыта. Все стадии установки требуют четкого соблюдения правил и положений размещенной ниже инструкции. В противном случае конструкция прослужит недолго, а затраты на ремонт значительно превысят сумму, которую можно было потратить на профессиональный монтаж.

Итак, профильные трубы для каркаса, материалы для его заполнения и все остальное (крепеж, электродвигатель, направляющие, подвижные механизмы, блоки управления и т. д.) у вас уже есть. Идем дальше.

Инструменты и материалы

При возведении откатных ворот не обойтись без:

  • сварочного аппарата;
  • емкости для смешивания бетона;
  • лопаты;
  • дрели;
  • трамбовки;
  • шуруповерта;
  • набора гаечных ключей и отверток;
  • болгарки.

Также потребуются:

  • швеллер (2*0,16 м) и арматура (диаметр — 10 мм) для каркаса под фундамент;
  • песок;
  • цемент;
  • щебень.

Есть все вышеперечисленные инструменты и материалы, можно приступать установке автоматических откатных ворот.

Сооружение фундамента

Монтаж откатных ворот на сваях — не выход. Установка надежной конструкции не обходится без заливки фундамента. Он представлен на схеме ниже.

masterovit.ru_04_Схема фундамента откатных ворот.jpg

Изображение №2: схема фундамента откатных ворот

Со стороны проема, в которую будет откатываться створка, выройте прямоугольную яму. Она должна начинаться от внешнего края опорного столба и плотно прилегать к нему. Размеры ямы для стандартного фундамента (при ширине полотна в 3,5 или 4 м) — 2*0,6 м. Утрамбуйте дно ямы и уложите песчано-гравийную подушку (30 см).

Важно! Глубину выбирают в зависимости от климатических условий конкретной местности. В средней полосе России грунт промерзает примерно на 1,8 м. А, к примеру, в Сибири роют котлованы глубиной 2,5–3 м.

Изготовьте каркас. Нарежьте 8 прутьев арматуры и приварите их к швеллеру (по 4 шт. с каждой стороны). На расстоянии в 40-50 см от свободных концов «свяжите» конструкцию поперечными перекладинами. В итоге должен получиться вот такой каркас.

masterovit.ru_02_Каркас для фундамента.jpg

Фотография №1: каркас для фундамента

Установите каркас в котлован и позаботьтесь о том, чтобы он был направлен строго вдоль линии движения ворот и плотно примыкал к столбу. Отрегулируйте положение швеллера при помощи уровня. Если у вас металлические опоры, можете даже приварить конструкцию для надежности.

После размещения каркаса заложите необходимые провода. Для защиты используйте гофрированные трубы.

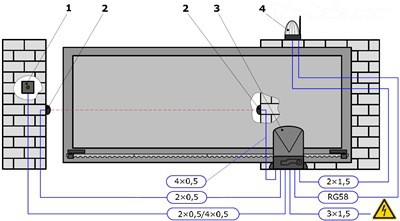

masterovit.ru_04_Типовая схема проводки.jpg

Изображение №3: схема проводки для откатных ворот

Пучок кабелей должен выходить из швеллера в том месте, куда вы будете устанавливать электропривод.

Монтаж проводки окончен — замесите бетон и залейте им отверстие.

Обратите внимание на важную особенность. Швеллер должен располагаться строго горизонтально. Даже небольшое отклонение приведет к серьезным проблемам. К заливке отверстия бетоном приступайте только после того, как будете уверены в правильном размещении каркаса.

Строительство откатных ворот продолжится только после затвердевания бетона. К следующим стадиям установки приступайте через 28 дней. Можете использовать быстротвердеющий цемент, но конструкция будет менее прочной.

Изготовление каркаса полотна

Пока бетон твердеет, можете не спеша заняться изготовлением каркаса створки. На раму пойдут трубы 6*4 см, а на ребра жесткости — 4*2 см. Для сооружения каркаса используйте размещенный ниже чертеж.

masterovit.ru_04_Схема каркаса полотна откатных ворот.jpg

Изображение №4: схема каркаса откатных ворот

Идеальное расстояние между вертикальными ребрами жесткости — 1 м.

Поэтапный монтаж откатных ворот

Итак, каркас готов, бетон застыл — можно приступать к монтажу. Сначала прикрепите к столбам металлические опоры, на которых будут размешены уловители. Удостоверьтесь в том, что закладные расположены строго вертикально.

Крепление роликовых опор

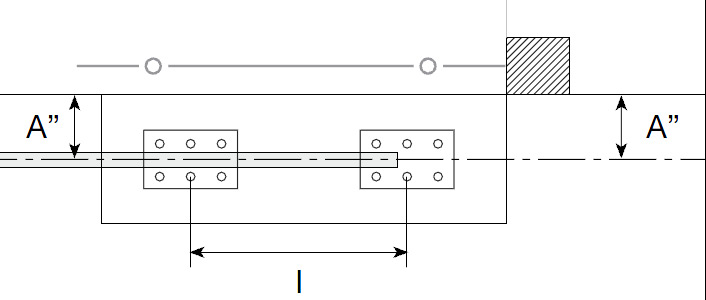

Установка опор — самый главный этап монтажа откатных ворот. Приварите ролики к швеллеру и удостоверьтесь, что устройства размещены так, как показано на схеме ниже.

masterovit.ru_04_Приавильный монтаж роликовых опор.jpg

Изображение №5: схема правильной установки роликовых опор

Удостоверьтесь, что металлические откатные ворота будут свободно перемещается и надежно фиксироваться устройствами, входящими в комплект поставки.

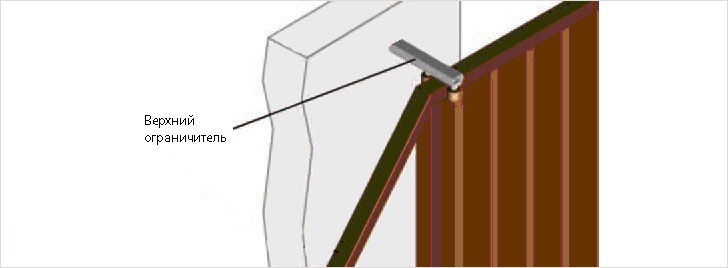

Монтаж верхнего ограничителя

К закладной, расположенной с той стороны, в которую ворота будут открываться, прикрепите верхний ограничитель. Он нужен для того, чтобы полотно не раскачивалось от ветра, не съезжало с направляющей и останавливалось.

masterovit.ru_04_Установка верхнего ограничителя.jpg

Изображение №6: установка верхнего ограничителя

Важно. Не забудьте отрегулировать прижим роликов. Полотно должно перемещаться легко и беспрепятственно. Кроме того, регулировка минимизирует расшатывание конструкции.

Крепление концевого ролика

Зафиксируйте концевой ролик на направляющем брусе. Механизм нужен для того, чтобы полотно ворот накатывалось на нижний уловитель и получало дополнительную точку опоры.

masterovit.ru_04_Концевой ролик и нижний уловитель.jpg

Изображение №7: установка концевого ролика

Оденьте на торцевой срез заглушку. Она защитит конструкцию от попадания мусора и снега.

Монтаж уловителей

Зафиксируйте уловители на опорном столбе в нужных местах. Это можно сделать при помощи болтов или сварки.

Верхний уловитель будет смягчать контакт полотна с опорой и ограничивать расшатывание конструкции от сильного ветра. К верхнему углу каркаса приварите скобу нужного размера. В результате обе поверхности будут защищены от коррозии.

Нижний уловитель нужен для надежной фиксации закрытой створки. Разместите модуль на одном уровне с направляющей.

Перед следующими стадиями монтажа откройте и закройте ворота несколько раз и удостоверьтесь в том, что все сделали правильно.

Обшивка каркаса

Прикрепите к каркасу ворот имеющиеся материалы. Для обшивки идеально подойдут оцинкованные саморезы.

Установка автоматики

Установка откатных ворот с электроприводом даст гарантию того, что большую часть времени конструкция будет эксплуатироваться в бережном режиме. Неукоснительно следуйте инструкции, входящей в комплект поставки оборудования.

Разместите привод, блок управления и сигнальную лампу в нужных местах. Установите зубчатую рейку, подключите систему к электросети и удостоверьтесь в том, что все устройства и механизмы работают правильно.

На этом монтаж окончен. Откатные ворота на дачу готовы к эксплуатации.

Установка откатных ворот своими руками — актуально или нет?

Установка откатных ворот своими руками актуальна только в том случае, если у вас есть свободное время и необходимый опыт. По статистике, многие владельцы недвижимости допускают ошибки при монтаже. Причем к быстрой поломке конструкций приводят даже малейшие недочеты.

Если в наличии необходимые инструменты и вы уверены в своих силах — установите выкатные ворота самостоятельно. В противном случае закажите изготовление и монтаж в надежной строительной компании. Вы получите гарантию на установленную конструкцию и обретете уверенность в том, что она прослужит положенный срок. Тратить время на монтажные работы не придется.

Цена монтажа откатных ворот

Цена монтажа откатных ворот в надежной строительной компании полностью оправдает себя. Вам не придется приобретать нужные инструменты, материалы и оборудование. Стоимость необходимой техники, песка, цемента и щебня значительно превысит затраты на профессиональную установку.

"МАСТЕРОВИТ" уже более 20 лет производит откатные ворота с установкой под ключ . Ознакомиться с ними можно в этом разделе сайта. Здесь вы найдете всю необходимую информацию по доставке, оплате и монтажу, а также сможете обратиться к консультанту, если возникнут какие-то вопросы.
