В статье мы в подробностях расскажем, как работают секционные ворота. Прочитав до конца, вы узнаете обо всех конструктивных особенностях и нюансах, которыми сопровождается эксплуатация ручных и автоматических моделей. Информация также поможет вам купить ворота, которые оптимальны для использования в конкретных бытовых или промышленных условиях.

секционные ворота

Фотография № 1: секционные ворота

Конструктивные особенности секционных ворот. Общие сведения

Секционные ворота — это сложная конструкция, состоящая из множества механизмов. Они служат для открывания, закрывания проема. Соответственно типу ворот их комплектация и конструкция могут существенно отличаться. Однако все модели работают по общему принципу.

В состав любых секционных ворот входят следующие детали.

  • Рама с направляющими. К проему и потолку крепят рельсовые и каркасные профили.
  • Полотно (створка) из сэндвич-панелей. Между ними размещают уплотнители, чтобы не было щелей.

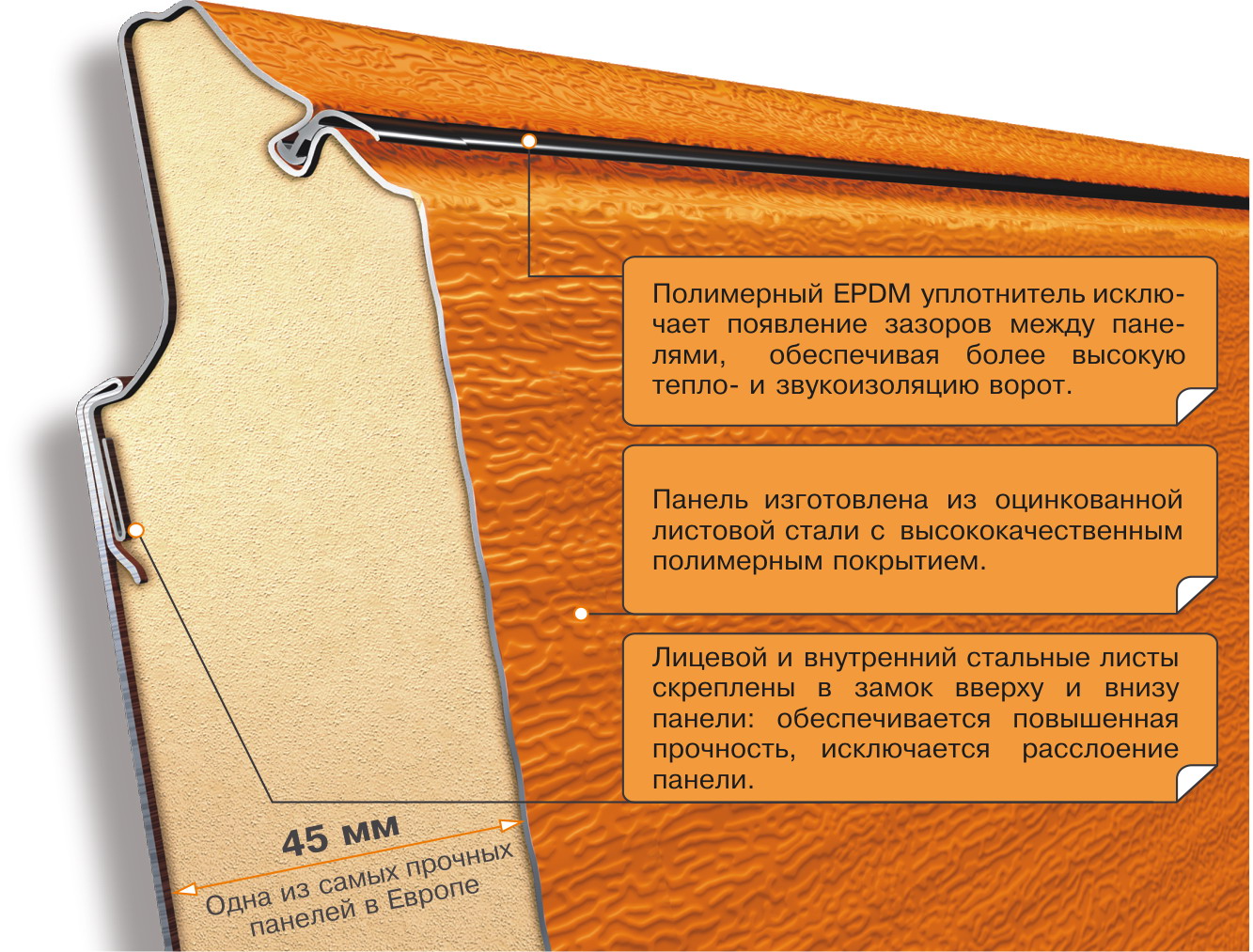

    конструкция сэндвич-панели

    Изображение № 1: конструкция сэндвич-панели

  • Пружинный подъемный механизм для ворот гаража или другого сооружения. Компенсирует вес створки и обеспечивает ее открывание и закрывание.

Какими бывают секционные ворота

По назначению

Предназначение секционных ворот в первую очередь оказывает влияние на устройство и конструктивные особенности механизмов. Производители предлагают бытовые и промышленные модели. Разница между ними — в габаритах.

Тяжелые промышленные секционные ворота состоят из усиленных конструкций и торсионных механизмов. Автоматические модели оснащаются приводами навального типа. Для перемещения особо тяжелых полотен устанавливают по два вала.

Бытовые и легкие промышленные конструкции комплектуются автоматикой (реечные приводы) или поставляются без нее. В последнем случае для перемещения створки предусматривается цепной механизм секционных ворот.

По типу подъема

Способ монтажа секционных ворот выбирают в зависимости от габаритов проема, высоты притолоки и глубины помещения. Основные варианты установки представлены на схеме ниже.

способы монтажа секционных ворот

Изображение № 2: способы монтажа секционных ворот

Механизм секционных ворот

Механизм секционных ворот может быть укомплектован торсионными пружинами либо пружинами растяжения.

Торсионный механизм секционных ворот

Торсионный механизм секционных ворот — это классическое решение, предлагаемое всеми производителями бытовых и промышленных моделей. Вес створки при такой конструкции компенсируется скручиванием размещенных на валу пружин. Полотно крепится к валу при помощи тросов.

вал с пружинами

Изображение № 3: вал с пружинами

Преимущества ворот с торсионными пружинами — долговечность и удобство эксплуатации.

  • Механизм надежно фиксирует полотно и одновременно двигает оба края створки. Это значительно облегчает ручное управление. Один человек без проблем откроет створку шириной до 8 м.
  • Торсионные пружины рассчитаны на 25 тысяч циклов подъема-спуска. На практике конструкции служат еще дольше.

Торсионные механизмы идеально подходят для балансировки и перемещения крупногабаритных промышленных ворот. Установка навального привода расширяет размерный ряд конструкций далеко за 20 м2.

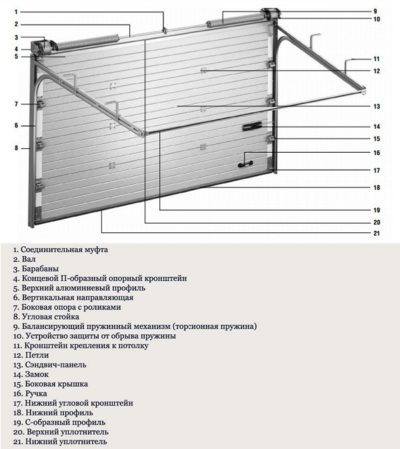

конструкция подъемно-секционных ворот с торсионными пружинами

Изображение № 4: конструкция подъемно-секционных ворот с торсионными пружинами

Механизм подъема секционных ворот с пружинами растяжения

Механизм подъема секционных ворот с пружинами растяжения используется только в малогабаритных бытовых конструкциях. Пружины располагаются вертикально по обеим вертикальным сторонам проема. Главное преимущество технологии — сравнительно низкая цена.

  • Прежде чем купить секционные ворота с таким механизмом, удостоверьтесь в том, что ширина проема не превышает 8 м.
  • Учтите, что производители не оснащают такие конструкции калитками.
  • Механизм открывания секционных ворот, оснащенных пружинами растяжения, предполагает 15 тысяч циклов подъема-спуска.
  • При движении створки слышны характерные шумы.

устройство секционных ворот с пружинами растяжения

Изображение № 5: устройство секционных ворот с пружинами растяжения

Принцип работы секционных ворот

Принцип работы секционных ворот основан на перемещении полотна по рельсовым профилям. По способу управления конструкции разделяются на ручные и автоматические.

  • Цепными приводами обычно оснащают все бытовые и промышленные модели. Это нужно для открытия створок при отключении подачи электроэнергии.
  • Автоматика значительно упрощает и облегчает эксплуатацию. Для приведения полотна в движение применяют пульты ДУ и настенные модули. Правильность работы секционных ворот контролирует электронный блок управления.

Ознакомьтесь со стандартной комплектацией автоматических моделей.

автоматические секционные ворота (схема)

Изображение № 6: автоматические секционные ворота (схема)

Полезные советы

  • Помните, что надежность работы механизмов напрямую обусловлена правильностью монтажа. Заказывайте секционные гаражные ворота в Москве только в надежной строительной компании, дающей длительную гарантию.
  • При эксплуатации неукоснительно соблюдайте все требования инструкций. В этом случае техника прослужит дольше заявленного производителями срока.
  • При выходе механизмов из строя не пытайтесь устранить дефекты и неисправности самостоятельно. Отсутствие опыта и навыков только усугубит проблемы.
