В этой статье мы расскажем, как сделать калитку в гаражных воротах секционного типа. Вы узнаете о нюансах установки и при необходимости сможете выполнить монтаж самостоятельно. Процесс модификации рассмотрим на примере ворот от DoorHan.

ВАЖНО! Гораздо проще и дешевле купить автоматические секционные ворота в комплекте с калиткой под ключ сразу. Учтите этот факт, если на момент прочтения статьи только планируете заказать установку удобной и функциональной конструкции.

Как врезать калитку в секционные ворота

Чтобы врезать калитку в секционные ворота, вам понадобятся:

  • перчатки;
  • очки;
  • рейка (длина — 1,8–2 м);
  • угольник;
  • клепальный инструмент;
  • резиновые жгуты (нужны для сжатия сэндвич-панелей);
  • лекало для резки заготовок под углом в 45°;
  • ножовка по металлу;
  • напильник;
  • киянка (резиновый молоток);
  • сверла;
  • дрель;
  • электролобзик;
  • карандаш;
  • линейка;
  • рулетка.

Все инструменты вы сможете купить по доступным ценам на любом строительном рынке Москвы или в специализированном магазине.

Также необходимы детали дополнительной входной конструкции. В комплектацию входят:

  • ловитель, предотвращающий деформацию створки;
  • козырек для защиты от дождя;
  • обрамление для краев, сделанное из алюминиевого профиля;
  • металлические ручки;
  • помещенный в специальных усиленный корпус замок;
  • промежуточные петли из нержавеющей стали;
  • механизм доводки;
  • заклепки;
  • петли для фиксации калитки в проеме;
  • П- и Ц-образные профили из алюминиевого сплава.

профили для калитки секционных ворот

Изображение № 1: профили для калитки секционных ворот

Как правильно сделать калитку в секционных воротах

Сделать калитку в секционных воротах правильно вам поможет размещенная ниже инструкция. Внимательно прочитайте и соблюдайте все ее требования в процессе монтажных работ.

Этап 1. Подготовка

Подготовка к монтажу калитки заключается в нарезке профилей. Действуйте по следующей схеме.

  1. Отрежьте нижний несущий алюминиевый профиль. Длина равна ширине полотна ворот. Так же отрежьте Ц-профиль.
  2. Подготовьте верхний усиливающий профиль. Его длину рассчитывают следующим образом. Если используете одинарные боковые опоры, отнимите от ширины полотна 150 мм, а если двойные — 300 мм. Аналогично отпилите Ц-профиль.

    заготовка верхних и нижних профилей

    Изображение № 2: заготовка верхних и нижних профилей

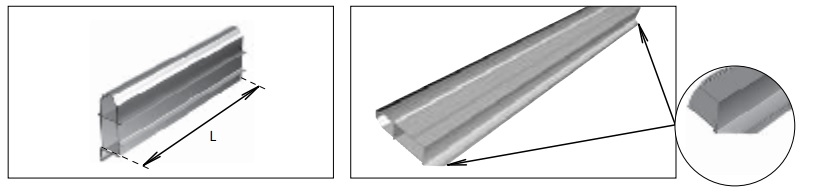

  3. Отрежьте верхний ригель по ширине проема калитки. Отпилите под углом в 45° нижние выступающие ребра.

    заготовка верхнего ригеля

    Изображение № 3: заготовка верхнего ригеля

  4. Нарежьте профили для окантовки полотна калитки и проема. Длина боковых заготовок должна быть больше ширины секций на 20 мм. Длина нижних и верхних профилей равна ширине проема плюс 20 мм. Схема расположения профилей:

    схема расположения профилей окантовки

    Изображение № 4: схема расположения профилей окантовки

Этап 2. Вырезание проема

Общая схема монтажа калитки выглядит так.

схема монтажа калитки, особенности размещения

Изображение № 5: схема монтажа калитки, особенности размещения

Действуйте следующим образом.

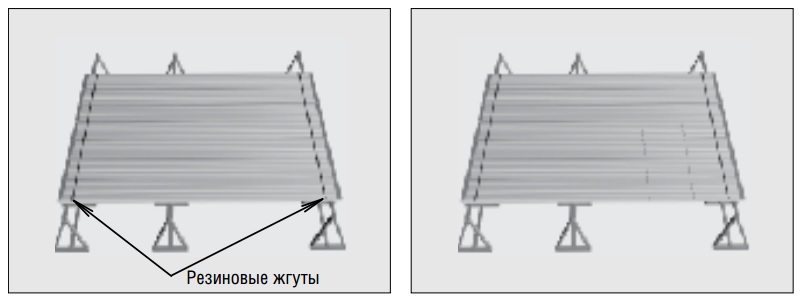

  1. Сделайте разметку:
    • снимите полотно и разместите сэндвич-панели на стапелях внутренними поверхностями вверх;
    • стяните элементы створки резиновыми жгутами;
    • при помощи карандаша, линейки и рулетки наметьте проем калитки.

    ВАЖНО! Помните: если ширина полотна меньше 2,8 м, монтаж дополнительной входной конструкции возможен только в центре секционных ворот.

    разметка полотна для установки калитки

    Изображение № 6: разметка полотна для установки калитки

  2. Вырежьте проем для калитки при помощи электролобзика. Каждую сэндвич-панель укоротите на 35 мм сбоку.

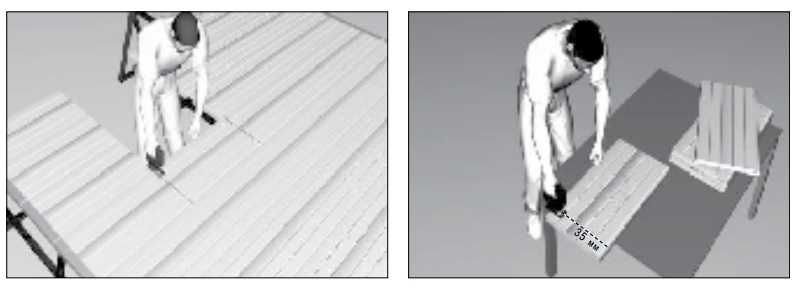

    вырезание проема и составных частей калитки

    Изображение № 7: вырезание проема и составных частей калитки

Этап 3. Сборка и установка калитки

Подробная инструкция по встраиванию калитки в секционные ворота.

  1. Установите стальной Ц-профиль в камеру нижнего несущего профиля по всей длине. Закрепите Ц-профиль заклепками. Шаг — не более 500 мм.

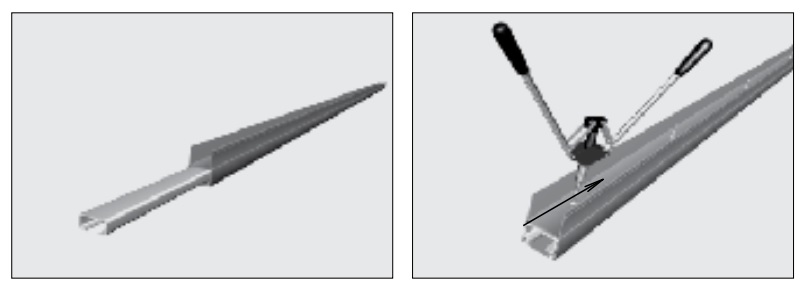

    установка стального Ц-профиля в камеру нижнего несущего профиля

    Изображение № 8: установка стального Ц-профиля в камеру нижнего несущего профиля

  2. Зафиксируйте нижний несущий алюминиевый профиль к сэндвич-панели. Для этого просверлите отверстия (диаметр — 4,2 мм) с шагом не более 500 мм и заклепайте конструкцию.
  3. Поместите стальной Ц-профиль в верхний усилитель. С его обратной стороны установите ригель. Схема сборки верхнего и нижнего профилей выглядит так.

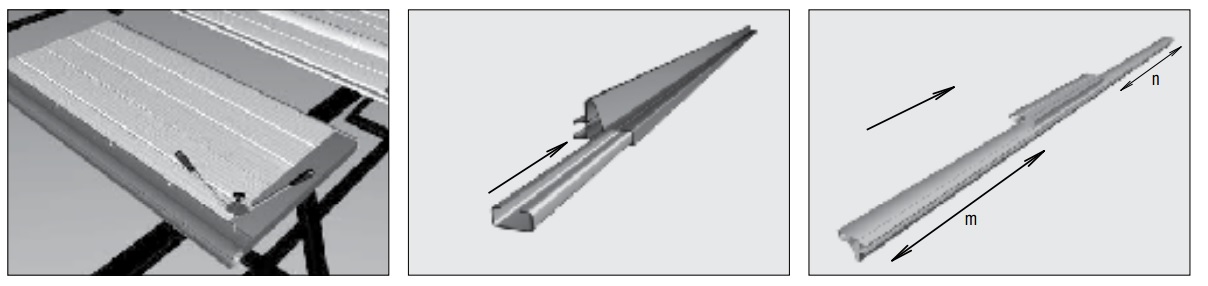

    сборка и установка верхнего и нижнего профилей

    Изображение № 9: сборка и установка верхнего и нижнего профилей

    Если боковые опоры одинарные, то m и n равны 75 мм, а если двойные — 150 мм.
  4. Разместите собранную конструкцию на фрагментах верхней панели калитки. Для фиксации просверлите отверстия (диаметр — 13,2 мм) и прикрутите саморезы. Не забудьте одеть пластиковые заглушки.

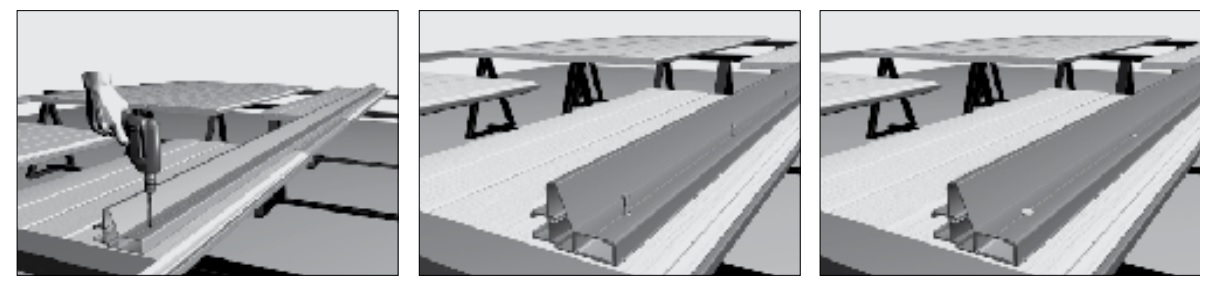

    крепление верхнего профиля калитки

    Изображение № 10: крепление верхнего профиля калитки

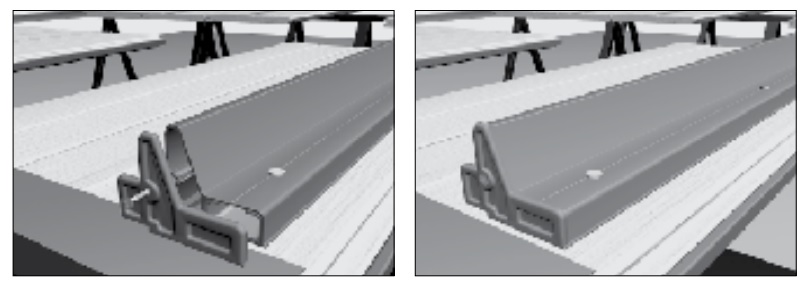

  5. На боковые стороны верхнего усилителя установите крышки. Для фиксации используйте саморезы или заклепки.

    установка заглушек на верхний усилитель

    Изображение № 11: установка заглушек на верхний усилитель

  6. Переверните верхнюю панель. Симметрично относительно центра калитки вставьте в паз ригеля усилитель карниза. Прикрутите деталь саморезами.

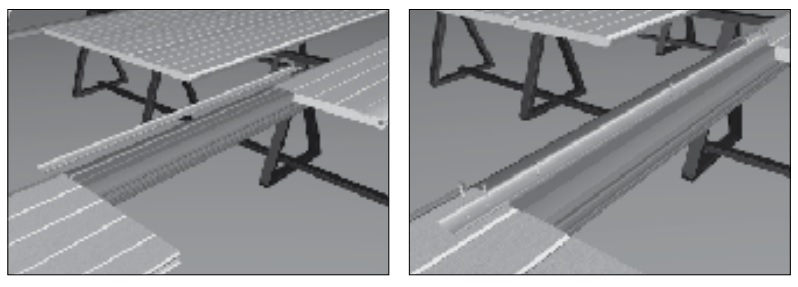

    монтаж усилителя карниза

    Изображение № 12: монтаж усилителя карниза

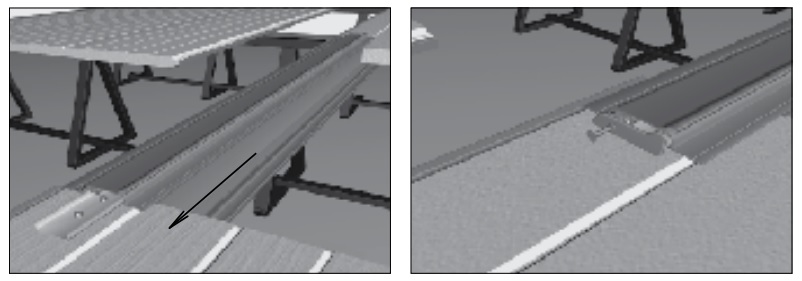

  7. Установите малый карниз в пазы. На боковые стороны оденьте крышки и зафиксируйте их при помощи саморезов или заклепок.

    монтаж малого карниза

    Изображение № 13: монтаж малого карниза

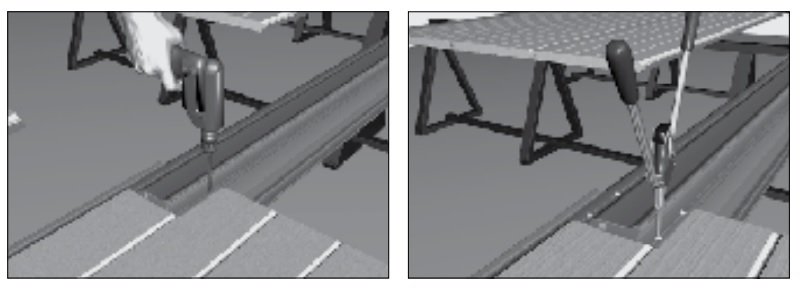

    Прикрепите карниз к краям сэндвич-панелей заклепками.

    фиксация карниза

    Изображение № 14: фиксация карниза

  8. Поставьте ворота на стапель для монтажа калитки. Выровняйте полотно по торцевым крышкам. Добейтесь плотного прилегания панелей друг к другу при помощи прижима.

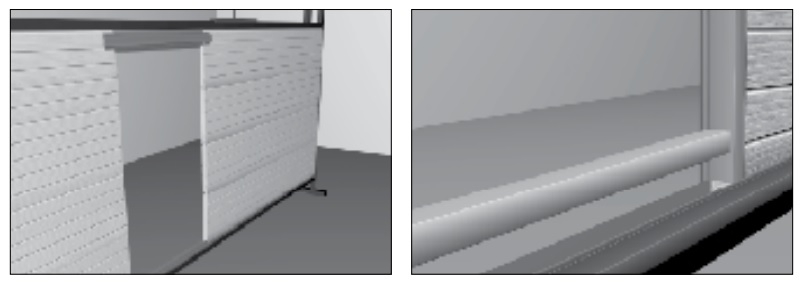

    Вырежьте алюминиевый профиль порога. Для расчета длины отнимите от ширины проема ширину боковых профилей. Вставьте порог в паз несущего профиля.

    монтаж профиля порога

    Изображение № 15: монтаж профиля порога

  9. Нарежьте боковые Ц-профили, ориентируясь по серединам стыков между панелями. Установите детали. Не забывайте оставлять зазоры.

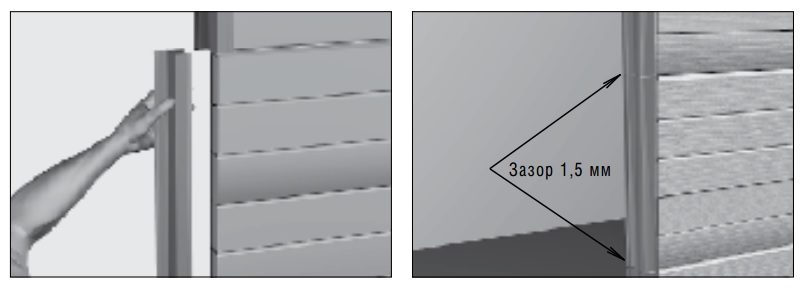

    монтаж боковых Ц-профилей

    Изображение № 16: монтаж боковых Ц-профилей

    Выровняйте левую и правую стороны по рейке. После этого зафиксируйте профили с внешней стороны полотна заклепками.
  10. Нарежьте длинную заготовку на петли и просверлите в них отверстия (диаметр — 4,2 мм). Зафиксируйте нижний крепежный элемент с учетом бокового зазора (2 мм).

    ОБРАТИТЕ ВНИМАНИЕ! Для панелей калиток нужны петли с четырьмя зубьями, а для секций ворот — с пятью.

    петли для калитки секционных ворот

    Изображение № 17: петли для калитки секционных ворот

    Нижние и верхние крепежные элементы устанавливают с 10-миллиметровыми зазорами. Остальные фиксируют вплотную.

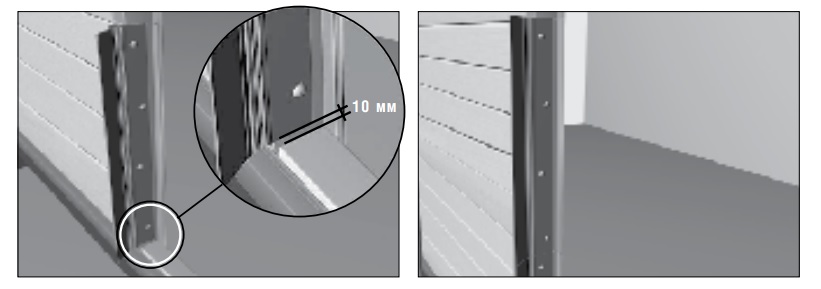

    особенности установки петель

    Изображение № 18: особенности установки петель

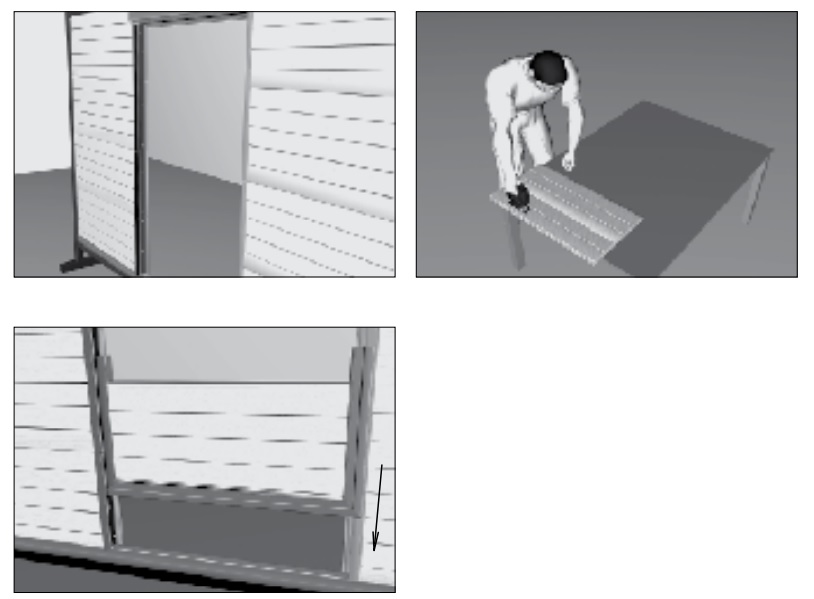

  11. Укоротите нижнюю сэндвич-панель калитки на 5 см. Прикрепите к сегменту Ц- и П-профили. Установите панель в проем калитки. Не забудьте оставить 10-миллиметровый зазор.

    установка нижней сэндвич-панели калитки

    Изображение № 19: установка нижней сэндвич-панели калитки

  12. Прикрепите Ц- и П-профили к средним панелям. Поместите их в проем калитки.

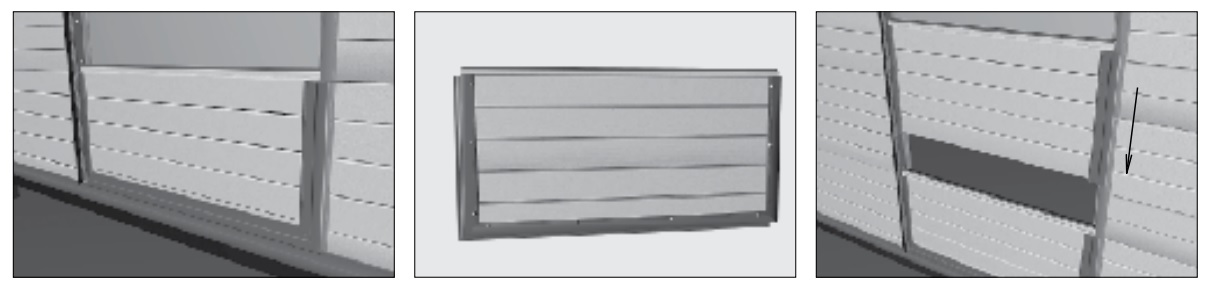

    монтаж средних секций

    Изображение № 20: монтаж средних секций

  13. Отрежьте от верхней сэндвич-панели полосу шириной 130 мм. Подготовьте П- и Ц-профили. Разместите на расстоянии 52 мм от края панели закладной элемент для монтажа доводчика. Просверлите 4 отверстия для его крепления. Вставьте закладной элемент в панель и зафиксируйте профили. Установите секцию в проем.

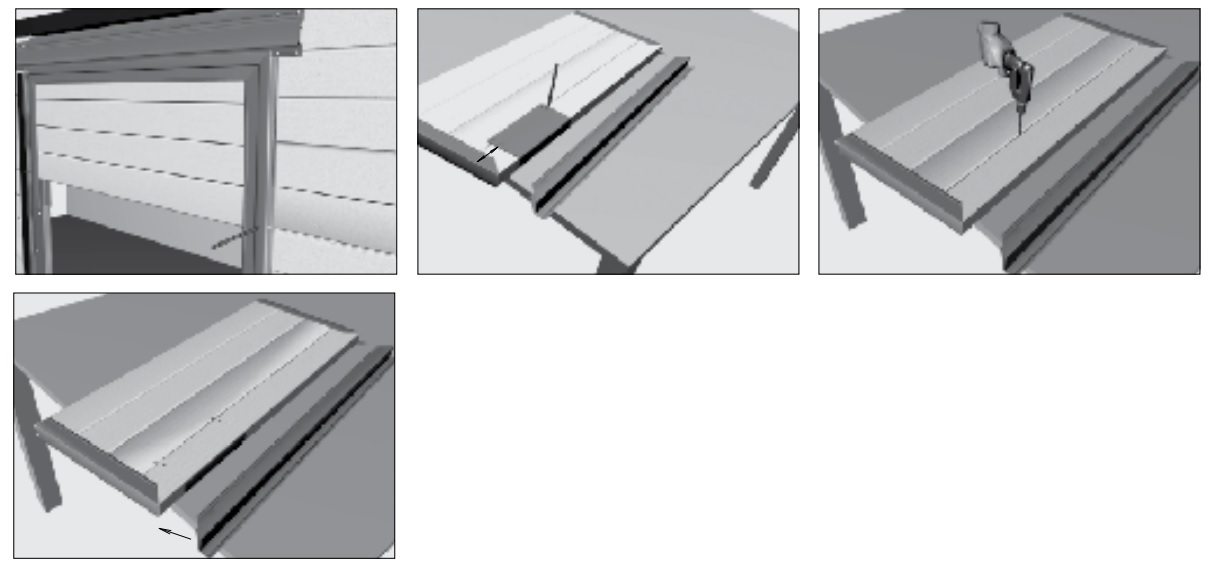

    монтаж верхней сэндвич-панели калитки

    Изображение № 21: монтаж верхней сэндвич-панели калитки

  14. Выровняйте профили по линейке и зафиксируйте их заклепками. Снимите все сегменты калитки, кроме нижнего. Прикрепите его к петле при помощи заклепок. Поочередно установите и зафиксируйте остальные секции.

    крепление панелей калитки к петлям

    Изображение № 22: крепление панелей калитки к петлям

  15. Разметьте и просверлите отверстия под промежуточные петли. Установите соединительные элементы.

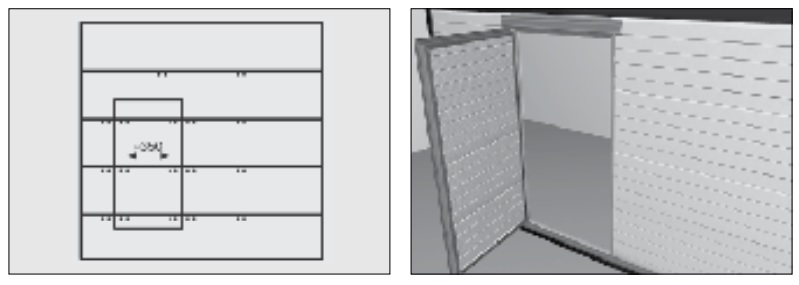

    монтаж соединительных петель

    Изображение № 23: монтаж соединительных петель

Калитка готова. После проверки работоспособности конструкции приступайте к установке доводчика, замка и другой фурнитуры.
