Установка откатных ворот: пошаговая инструкция

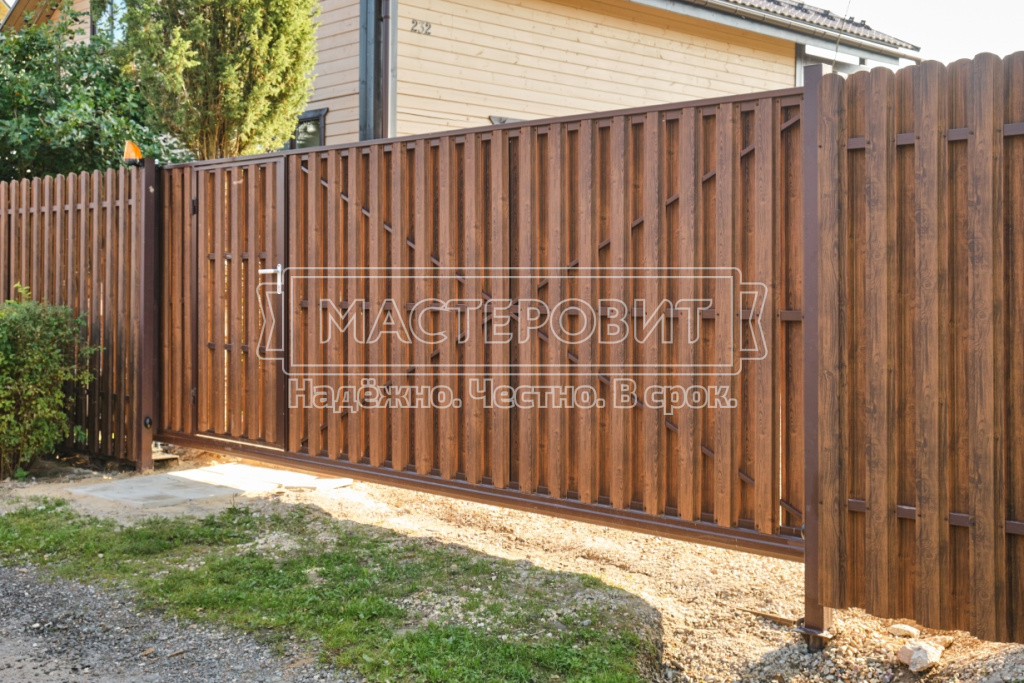

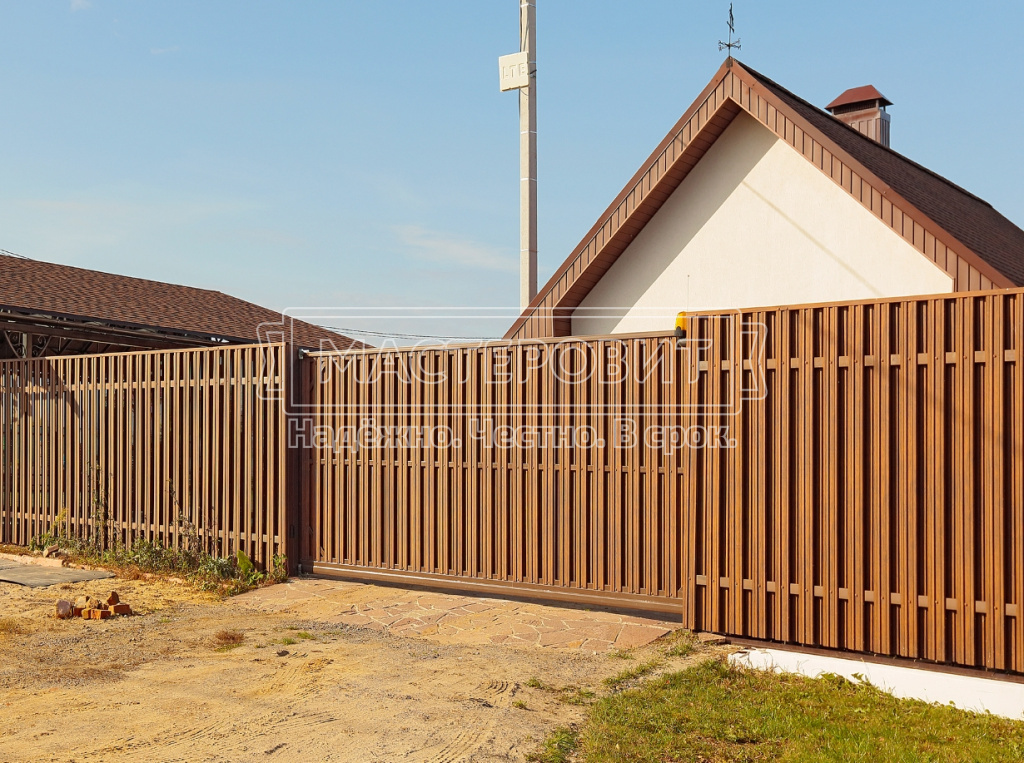

Автоматические откатные ворота

Установка откатных ворот своими руками

Кто бы что ни говорил, но ворота в ограждении необходимы. Конечно, в первую очередь, их используют для заезда автомобилей на территорию и выезда с нее. Но не только. Занести любой крупногабаритный предмет или доставить стройматериал на участок удобнее, конечно, не через калитку, а через большой проем. О заборах вокруг предприятий и говорить нечего. Там ворота - максимально рабочий элемент в ограждении.

Одни из самых удобных ворот - откатные. Им не нужно дополнительное пространство при открывании, как у распашных. Створка легко сдвигается вдоль линии забора, практически не занимая места.

Если вы хотите установить откатные ворота своими руками, то вам понадобится строительный опыт, умение пользоваться различным инструментом и помощники.

Виды и конструкция откатных ворот

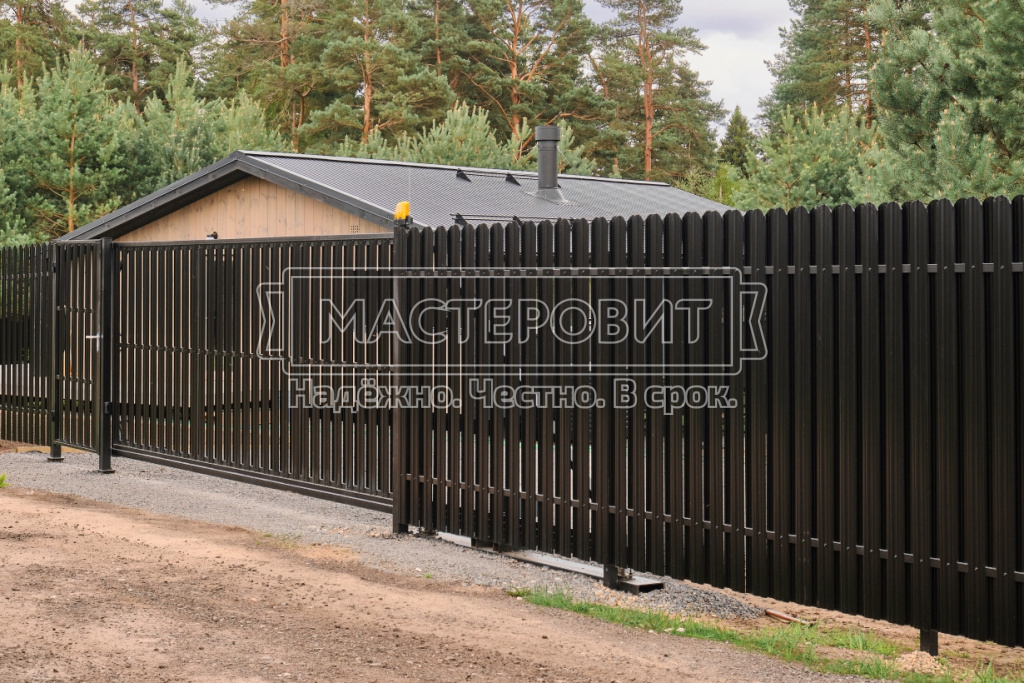

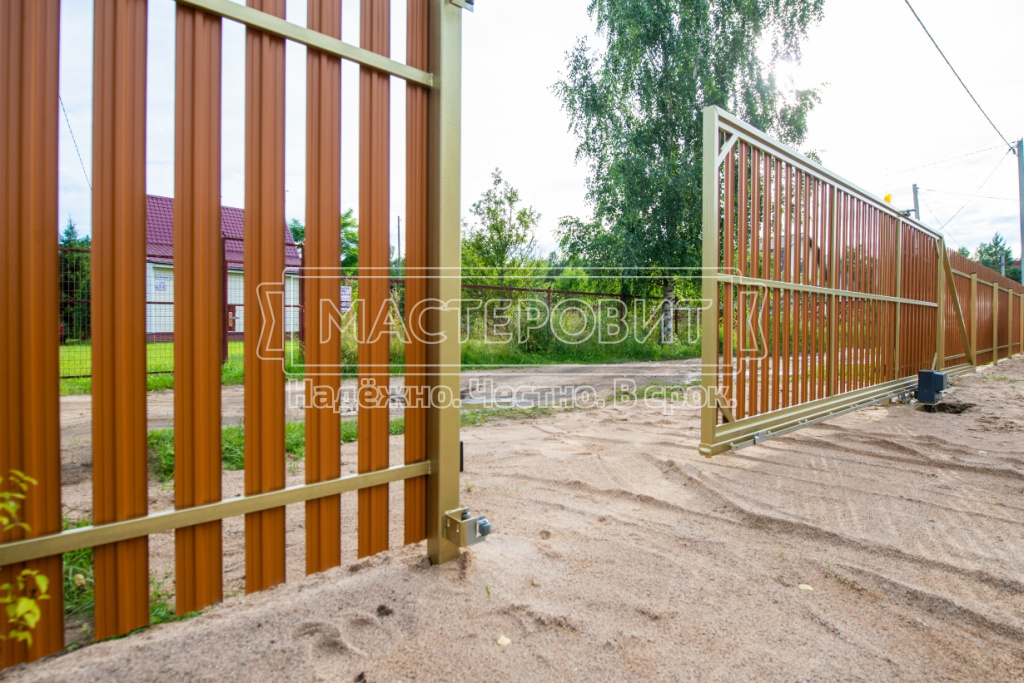

Механические откатные ворота

Откатные ворота бывают механические и автоматические. Створка механических ворот сдвигается вручную, створка автоматических ворот сдвигается с помощью дистанционно управляемого электродвигателя. В остальном откатные механические и автоматические ворота идентичны.

Есть несколько конструкций откатных ворот. Створка ворот может двигаться на нижних опорных роликах, закрепленных на фундаменте. А может на верхних по специальной балке. Конструкция с балкой менее удобная, так как ограничивает высоту проема ворот и более дорогая, что немаловажно.

Основные элементы откатных ворот с фундаментом

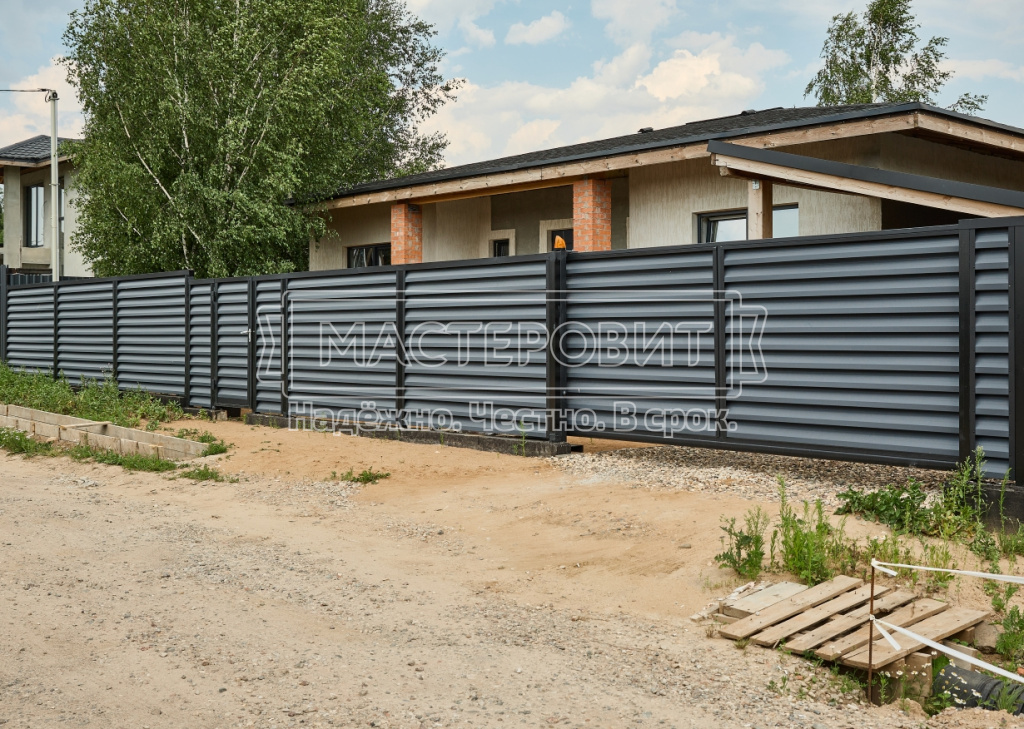

Автоматические откатные ворота на винтовых сваях

Фундамент. Опорный элемент откатных ворот. Его конструкция зависит от вида грунта на участке. Либо армированный бетон марки М300 и выше, либо винтовые сваи. Арматура 10 или 12 мм. Швеллер 120 или 140 мм длиной в половину проема ворот.

Два столба 80х80 или 100х100 мм длиной 3 м. Для крепления улавливателей и верхних направляющих роликов.

Каркас створки. Сварная конструкция, на которую будет закрепляться заполняющий материал забора: профнастил, евроштакетник, ламели. Для удобства сборки каркаса можно использовать Т-образный профиль для внешней рамы и профиль 40х20 мм для внутренней. Или менее дорогой прямоугольный профиль 60х40 мм для внешней рамы и 40х20 для внутренней.

Нижняя роликовая система. Опорные элементы створки ворот, выдерживающие нагрузку и обеспечивающий плавное движение.

Верхняя роликовая система. Поддерживает створку сверху, обеспечивая ей вертикальное положение.

Улавливатели. Фиксируют створку в закрытом или открытом положении.

Регулировочные площадки. Нужны для точного выставления створки по горизонтали.

Для автоматических ворот: электродвигатель с системой зубчатой передачи, электропитание, приемник управляющего сигнала, передатчик управляющего сигнала.

Для того чтобы четко спланировать расположение всех элементов откатных ворот, обычно делают эскизный проект с указанием размеров. Если вы никогда не сталкивались с такой работой, то можно обратиться в специализированную фирму по установке заборов. Без эскизного проекта существует немалая вероятность наделать ошибок в процессе работы.

Фундамент (опорная тумба) откатных ворот

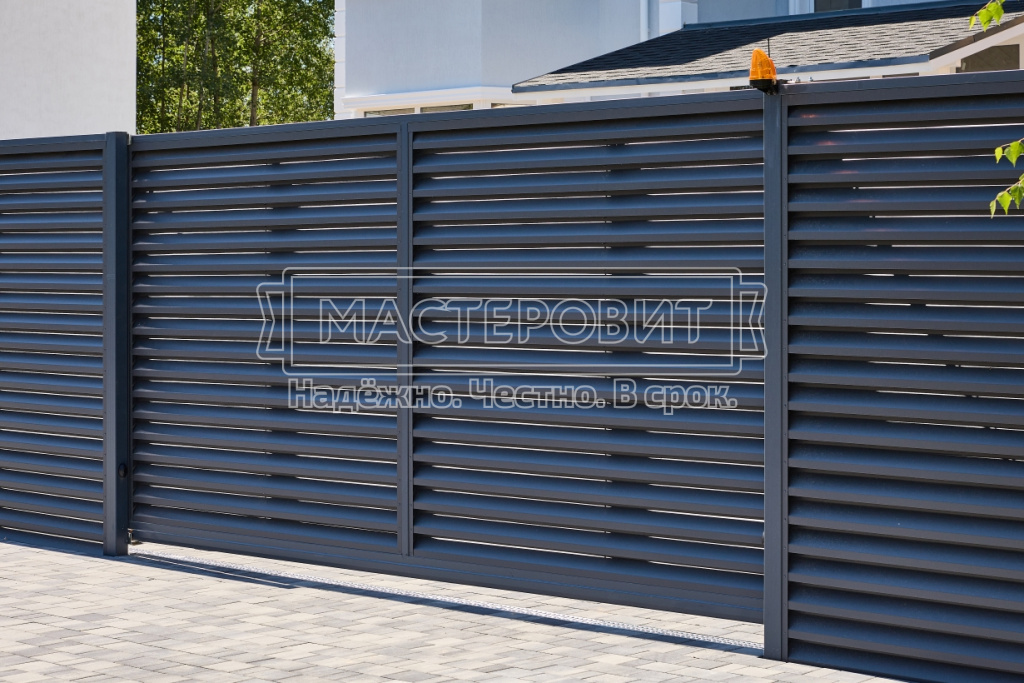

Автоматические откатные ворота на бетонном основании

От того, насколько грамотно будет сделан фундамент, зависит дальнейшее функционирование ворот. Неправильно выбранная или смонтированная опорная конструкция приведет к перекосу или даже к полной потере функционала ворот.

Самые распространенные виды грунтов: песок и глина. Без крепкого фундамента на песке откатные ворота долго не простоят. На песчаной территории откатные ворота ставят на бетонное основание с швеллером. На глинистой, где подолгу в грунте стоит вода и в заморозки действует сила морозного пучения, - на винтовые сваи с швеллером. Теоретически, можно и на глине под откатные ворота установить бетонный фундамент, но это будет более трудоемко и затратно.

Бетонный фундамент

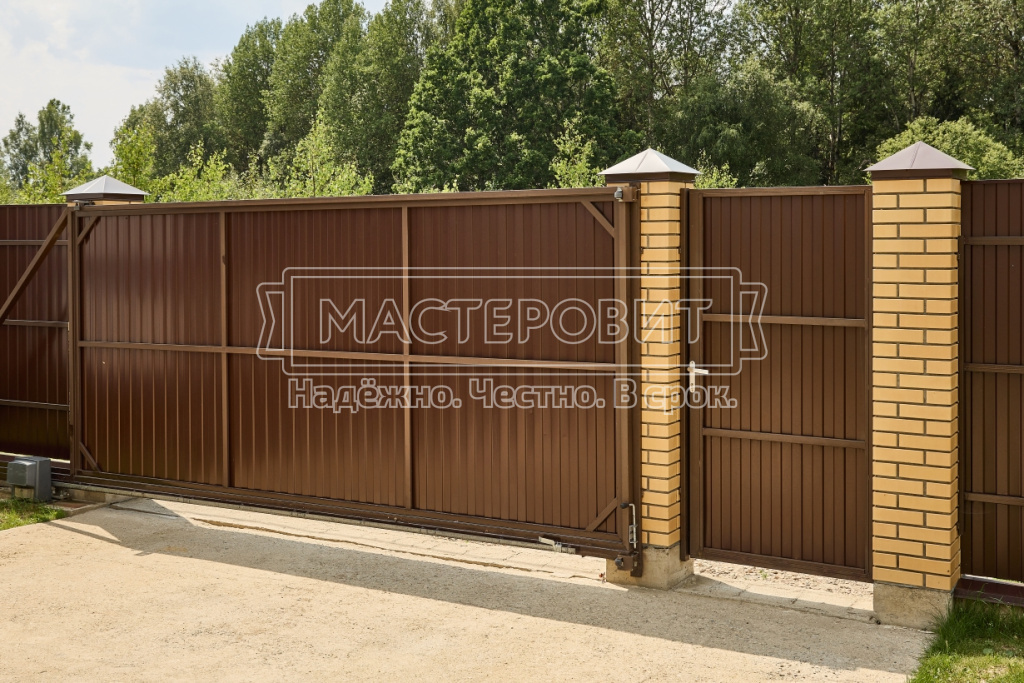

Бетонный фундамент автоматических откатных ворот

Инструмент: рулетка, бечевка, колышки, лопата, сварочный аппарат, строительный уровень, бетономешалка.

Материалы: цемент, песок, вода, арматура, доски, гравий, швеллер, столбы.

С помощью рулетки, бечевки и колышков размечаются проем ворот, места установки столбов и опорной тумбы. Тумба устанавливается у столба, от которого будет закрываться створка ворот. Ее ширина 40 см, длина - половина длины проема ворот.

Выкапывается траншея ниже уровня промерзания грунта (в Московской области 70 см). В нее с утрамбовкой укладывается гравийная подушка. Делается обвязка из арматуры. К верхней части обвязки приваривается швеллер. Швеллер должен располагаться строго горизонтально на уровне проезжей части. У тумбы устанавливается столб и привариваются к швеллеру, вся конструкция бетонируется. Второй столб устанавливается на выбранном расстоянии и бетонируется точено.

К установке ворот можно приступать только после того, как бетон наберет прочность. В теплую, сухую погоду это минимум 5-6 дней.

Фундамент на винтовых сваях

Фундамент на винтовых сваях для автоматических откатных ворот

Инструмент: рулетка, бечевка, колышки, бензобур, сваекрут, сварочный аппарат, строительный уровень.

Материалы для ворот: винтовые сваи, швеллер, столбы.

Размечаем проем ворот, места установки винтовых свай под тумбу. Бурим направляющие лунки, вкручиваем сваи ниже уровня промерзания грунта. Сваи обрезаем и привариваем к ним швеллер. Рядом с тумбой забиваем столб и привариваем его к швеллеру.

Бурим направляющую лунку для винтовой сваи для второго столба. Завинчиваем сваю ниже уровня промерзания грунта. Обрезаем сваю у земли и привариваем к ней металлическую площадку - оголовок. К площадке привариваем столб.

Завинчивание свай и установку столбов лучше делать с помощником, так как необходимо контролировать их вертикальное положение.

Преимущество устройства фундамента для откатных ворот на винтовых сваях в том, что дальнейшую установку ворот можно проводить сразу же.

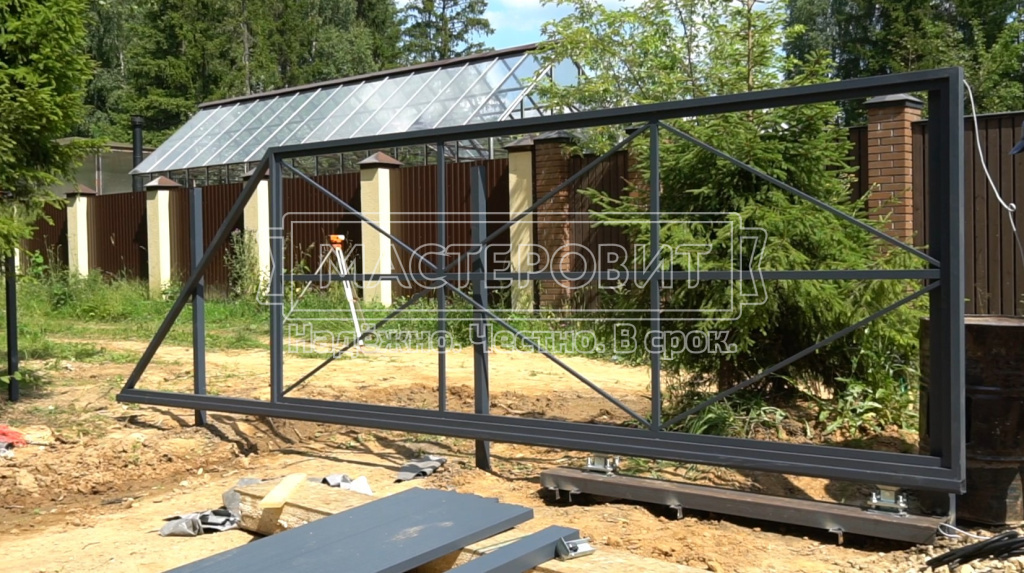

Сборка створки ворот

Процесс монтажа автоматических откатных ворот

Инструменты: болгарка, сварочный аппарат, уголок.

Материалы: направляющий швеллер, профиль рамы, внутренний профиль.

Рама створки откатных ворот представляет собой трапецию, состоящую из двух элементов: прямоугольника в размер проема ворот и треугольника со стороны длинной опорной тумбы.

Сборку рамы производят на ровной площадке. Большой металлический профиль нарезается под нужный размер. Края пилятся под определенным углом в месте стыка. Стыки сваривают. Внутри каркаса приваривают заполняющие трубы меньшего размера. Они, во-первых, усиливают раму, а во-вторых, будут использованы для крепежа заполняющего материала забора. К собранной створке ворот приваривают направляющий швеллер.

Аккуратно такую работу может выполнить только опытный сварщик. Если нет практики работы с резкой металла и сваркой, лучше заказать готовую створку у профессионалов.

После окончания сварки створку ворот красят. Лучше всего использовать краску по металлу, которая надежно защитит сталь от коррозии.

Установка роликовых опор и регулировочных пластин

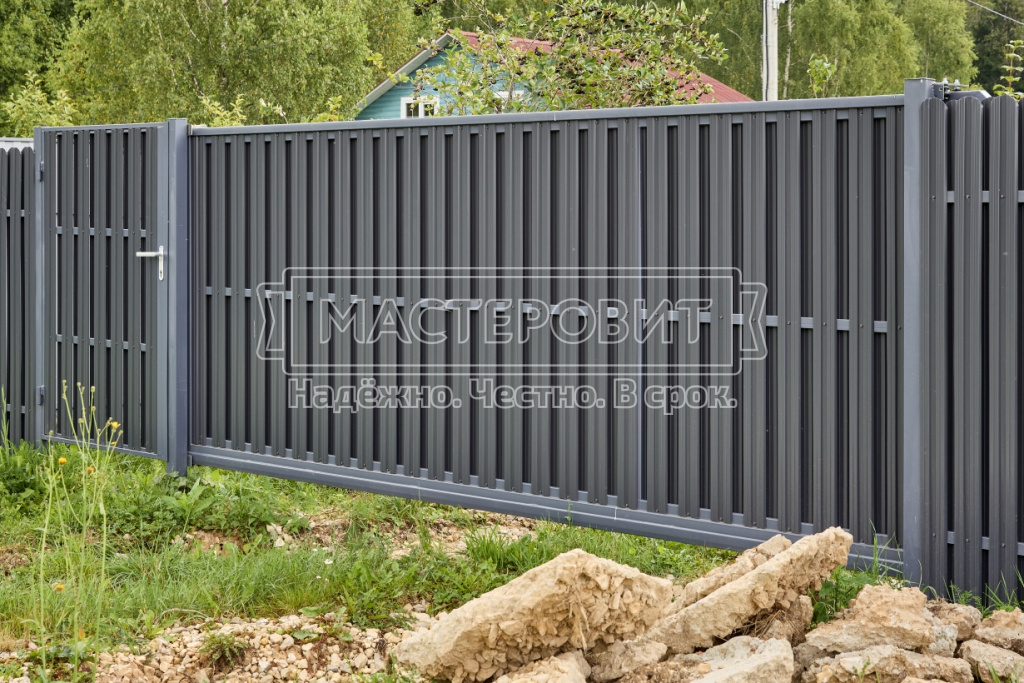

Автоматические откатные ворота

Инструменты: сварочный аппарат, строительный уровень, гаечный ключ.

Материалы: роликовые опоры, регулировочные площадки.

На опорную тумбу устанавливаются две регулировочные площадки. Это специальные элементы из пластин со шпильками и гайками. К таким площадкам крепятся нижние ролики, которые можно поднимать или опускать вдоль шпилек с помощью резьбы. Так как верхняя часть опорной тумбы - это металлический швеллер, то регулировочные площадки фиксируются на нем с помощью сварки. После завершения этого этапа створка надвигается на опорные ролики. С помощью регулировочных площадок створка выставляется в строго горизонтальном положении.

На столбы сваркой крепятся верхние ролики, которые контролируют вертикальное положение створки.

На столбы и на каркас створки сверху и снизу крепятся части улавливателей, которые фиксируют створку в закрытом или открытом положении.

И на этом этапе довольно много сварочных работ, которые невозможно сделать качественно без должного опыта. Ну и надвинуть створку на опорные ролики одному без помощника вряд ли получится.

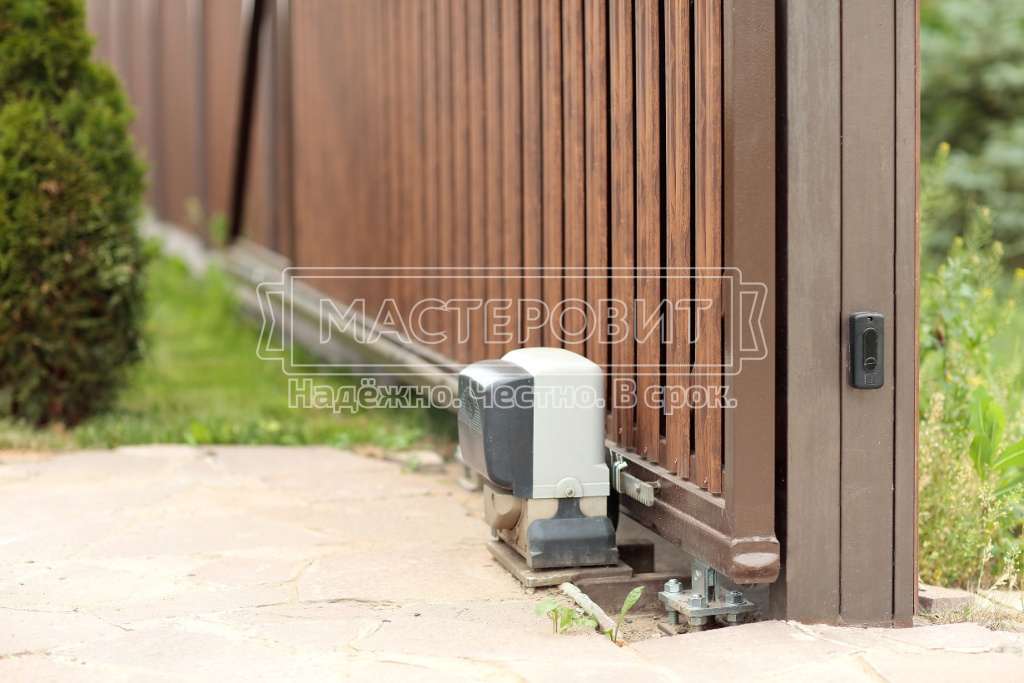

Оснащение ворот автоматикой

Автоматические откатные ворота

Автоматические откатные ворота максимально удобны в использовании. Чтобы их открыть или закрыть, не надо выходить из машины. Достаточно подать сигнал двигателю через управляющее устройство по радиоканалу.

Автоматическая система для откатных ворот, как правило, продается в комплекте. Это двигатель, зубчатая рейка, система управления. Возможно дополнение в виде сигнальной лампы движения створки и фотоэлемента, не дающего закрыться створке, если в проеме ворот находится автомобиль.

Двигатель крепится на швеллер фундамента. Для удобства можно приварить к швеллеру специальную установочную площадку, а потом уже на ней закрепить двигатель.

На створку ворот прикручивается или приваривается зубчатая рейка. Размер рейки должен быть несколько больше, чем ход створки, чтобы исключить соскакивание рейки со звездочки на вале двигателя.

На рейке монтируются концевые выключатели, которые размыкают электрическую цепь при закрывании или открывании створки.

Важно помнить, что для функционирования автоматических откатных ворот необходимо электричество. Поэтому нужно заранее позаботиться об устройстве электрощита с автоматами перегрузки и прокладке от него защищенного от непогоды электрокабеля к двигателю.

Все электрические устройства присоединяются к электропитанию, проверяется правильность подключения и проводится тест работы ворот.

Заключение

Автоматические откатные ворота

Мы надеемся, что эта инструкция по установке своими руками механических или автоматических откатных ворот поможет грамотно спланировать данный процесс и провести его по технологии. В итоге ваше ограждение будет дополнено качественными и функциональными воротами.

Конечно, может случиться так, что во время работы вы по какой-то причине столкнетесь с непреодолимыми проблемами. В таком случае лучше позвать на помощь профессиональную бригаду. Если ситуация не критическая, вам помогут не только исправить ошибки, но и довести монтаж ворот до конца.

Начинать такую серьезную работу можно только тогда, когда вы уверены в своих силах. В ином случае поищите на просторах интернета специализированную фирму с хорошими отзывами или посоветуйтесь с соседями, которые имели положительный опыт заказа откатных ворот "под ключ".
